Канальные увлажнители КХМ предназначены для испарительного увлажнения и адиабатического охлаждения воздуха в системах вентиляции и кондиционирования зданий и сооружений различного назначения.
Увлажнители КХМ относятся к увлажнителям с орошаемой насадкой: воздух проходит через орошаемые водой увлажняющие кассеты из специального материала и ассимилирует влагу. Таким образом, реализуется процесс адиабатического увлажнения: воздух охлаждается и увеличивает своё влагосодержание при неизменном теплосодержании. Основа увлажнителя – увлажняющие кассеты из специального материала GLASmat. Материал GLASmat – негорючий, превосходно впитывает влагу, обладает высокой удельной площадью поверхности и низким аэродинамическим сопротивлением, устойчив к распространению микроорганизмов. В увлажнителях КХМ применяется увлажняющие кассеты с номинальной эффективностью увлажнения 65%, 75%, 85% или 95%, что позволяет выбрать оптимальную модель увлажнителя для реализации рассчитанного процесса обработки воздуха.

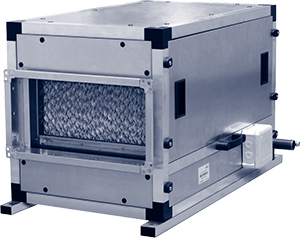

Конструктивно увлажнители КХМ представляют собой теплоизолированный корпус, снабжённый прямоугольными присоединительными фланцами, внутри которого на общем основании, легко выдвигающемся из корпуса для обслуживания, размещены: поддон для воды с датчиком уровня, увлажняющие кассеты, система оборотного водоснабжения и каплеуловитель. Все элементы конструкции, контактирующие с водой, выполнены из нержавеющей стали. Система оборотного водоснабжения с циркуляционным насосом обеспечивает подачу воды для орошения увлажняющих кассет; часть воды, не ассимилированная проходящим воздухом, стекает в дренажный поддон и повторно подаётся на орошение, благодаря этому обеспечивается оптимальное водопотребление. Для поддержания на оптимальном уровне концентрации минеральных солей в воде поддона и увеличения срока службы увлажняющих кассет, предусмотрена линия отводного потока, через которую часть воды удаляется в дренаж. Таким образом, полный расход воды на увлажнение воздуха равен сумме расхода воды на испарение и расхода отводного потока. Расход воды на орошение и величина отводного потока настраиваются вручную, с помощью запорно-балансировочных вентилей со встроенным расходомером, в зависимости от рабочих параметров системы и качества воды. Уровень воды в поддоне контролируется датчиком уровня и поддерживается автоматически с помощью соленоидного вентиля, установленного на линии подачи воды. Увлажнитель оснащен двойной защитой от перелива: помимо датчика уровня, предусмотрен патрубок аварийного перелива. Каплеуловитель, также изготовленный из материала GLASmat, обеспечивает эффективное улавливание капельной влаги во всем рабочем диапазоне скоростей воздуха, защищая систему вентиляции от попадания излишней влаги. Для полного опорожнения поддона для воды, в случае вывода увлажнителя из эксплуатации, на линии дренажа предусмотрен ручной запорный вентиль. Стандартное исполнение увлажнителей – правое.
Установка
Увлажнители КХМ предназначены для подвесного или напольного монтажа. Увлажнители типоразмеров до 1000х500 включительно оснащены монтажными траверсами, увлажнители больших типоразмеров оснащены рамой. В случае напольного монтажа увлажнители могут быть укомплектованы регулируемыми по высоте опорами (опция). Увлажнители должны устанавливаться строго горизонтально. Не допускается монтаж и эксплуатация увлажнителей КХМ в неотапливаемых помещениях. Перед увлажнителями необходимо предусмотреть установку воздушного фильтра классом очистки не ниже G3. Канальные увлажнители предназначены для эксплуатации на обычной водопроводной воде и не требуют дополнительной водоподготовки. На линии подачи воды рекомендуется установить водяной фильтр с размером ячейки 500 мкм. При подключении дренажного поддона увлажнителя к канализации необходимо предусмотреть гидравлический затвор (сифон).
Регулирование увлажнения
Увлажнители КХМ предназначены для поддержания заданной относительной влажности воздуха в следующих режимах: по точке росы, ступенчатый (типоразмер 700х700 и выше), двухпозиционный (“включен-выключен”).
Аксессуары
Регулируемые по высоте опоры, сифоны, приборы автоматического управления.
Технические характеристики
Модель
Fж.с.,
Расход
воздуха
Расход
воды
Размеры,
мм
Вес,
кг
м2
Lmin...Lmax,
Lnom,1
Wувл,
Wполн,2
a
b
c
d
e
f
h
Сухой
Влаж- ный
м3/ч
м3/ч
л/ч
л/ч
КХМ-65 400x200-ЦМ-К
0,0635
229...1144
801
4,3
5,6...10,3
400
200
465
485
165
100
33
51
63
КХМ-65 400x400-ЦМ-К
0,1357
489...2443
1710
9,2
12,0...21,2
400
400
465
685
165
100
33
58
70
КХМ-65 450x450-ЦМ-К
0,2194
790...3950
2765
14,9
19,4...32,9
450
450
565
785
190
100
58
70
86
КХМ-65 500x250-ЦМ-К
0,1042
375...1875
1313
7,1
9,2...19,1
500
250
565
535
165
100
33
60
75
КХМ-65 500x300-ЦМ-К
0,1272
458...2290
1603
8,7
11,3...20,7
500
300
565
585
165
100
33
61
76
КХМ-65 500x500-ЦМ-К
0,2194
790...3950
2765
14,9
19,4...32,9
500
500
565
785
165
100
33
65
81
КХМ-65 600x300-ЦМ-К
0,1548
557...2787
1951
10,5
13,7...22,5
600
300
665
585
165
100
33
67
85
КХМ-65 600x350-ЦМ-К
0,1941
699...3494
2446
13,2
17,2...31,2
600
350
665
685
170
100
33
72
91
КХМ-65 600x600-ЦМ-К
0,3231
1163...5816
4072
22,0
28,6...52,0
600
600
665
885
165
100
33
79
99
КХМ-65 700x400-ЦМ-К
0,2485
895...4474
3132
16,9
22,0...40,9
700
400
765
685
165
100
33
78
99
КХМ-65 700x700-ЦТ-К
0,4159
1497...7486
5240
28,3
36,8...70,3
700
700
860
885
110
100
80
95
121
КХМ-65 750x750-ЦТ-К
0,5310
1912...9558
6691
36,1
47,0...90,1
750
750
960
985
120
100
105
107
137
КХМ-65 800x400-ЦТ-К
0,3437
1237...6186
4330
23,4
30,4...53,4
800
400
860
785
240
100
30
92
117
КХМ-65 800x500-ЦТ-К
0,3437
1237...6186
4330
23,4
30,4...53,4
800
500
860
785
165
100
30
90
115
КХМ-65 850x850-ЦТ-К
0,5310
1912...9558
6691
36,1
47,0...90,1
850
850
960
985
105
100
55
103
133
КХМ-65 1000x500-ЦТ-К
0,4389
1580...7900
5530
29,9
38,8...71,9
1000
500
1060
785
165
100
30
102
134
КХМ-65 1000x600-ЦТ-К
0,3882
1398...6988
4891
26,4
34,3...62,4
1000
600
1360
805
100
260
180
149
186
КХМ-65 1200x600-ЦТ-К
0,4785
1723...8613
6029
32,6
42,3...80,6
1200
600
1580
805
100
260
190
178
224
КХМ-65 1400x800-ЦТ-К
1,0872
3914...19570
13699
74,0
96,2...182,0
1400
800
1950
990
95
200
275
230
289
КХМ-75 400x200-ЦМ-К
0,0635
229...1144
801
5,8
7,5...17,8
400
200
465
485
165
100
33
52
64
КХМ-75 400x400-ЦМ-К
0,1357
489...2443
1710
12,3
16,0...30,3
400
400
465
685
165
100
33
59
72
КХМ-75 450x450-ЦМ-К
0,2194
790...3950
2765
19,9
25,9...43,9
450
450
565
785
190
100
58
71
88
КХМ-75 500x250-ЦМ-К
0,1042
375...1875
1313
9,5
12,3...21,5
500
250
565
535
165
100
33
60
76
КХМ-75 500x300-ЦМ-К
0,1272
458...2290
1603
11,5
15,0...29,5
500
300
565
585
165
100
33
62
78
КХМ-75 500x500-ЦМ-К
0,2194
790...3950
2765
19,9
25,9...43,9
500
500
565
785
165
100
33
66
83
КХМ-75 600x300-ЦМ-К
0,1548
557...2787
1951
14,0
18,3...32,0
600
300
665
585
165
100
33
68
87
КХМ-75 600x350-ЦМ-К
0,1941
699...3494
2446
17,6
22,9...41,6
600
350
665
685
170
100
33
73
93
КХМ-75 600x600-ЦМ-К
0,3231
1163...5816
4072
29,3
38,1...65,3
600
600
665
885
165
100
33
80
101
КХМ-75 700x400-ЦМ-К
0,2485
895...4474
3132
22,5
29,3...52,5
700
400
765
685
165
100
33
79
102
КХМ-75 700x700-ЦТ-К
0,4159
1497...7486
5240
37,7
49,0...91,7
700
700
860
885
110
100
80
97
126
КХМ-75 750x750-ЦТ-К
0,5310
1912...9558
6691
48,2
62,6...108,2
750
750
960
985
120
100
105
110
142
КХМ-75 800x400-ЦТ-К
0,3437
1237...6186
4330
31,2
40,5...73,2
800
400
860
785
240
100
30
93
121
КХМ-75 800x500-ЦТ-К
0,3437
1237...6186
4330
31,2
40,5...73,2
800
500
860
785
165
100
30
91
119
КХМ-75 850x850-ЦТ-К
0,5310
1912...9558
6691
48,2
62,6...108,2
850
850
960
985
105
100
55
105
137
КХМ-75 1000x500-ЦТ-К
0,4389
1580...7900
5530
39,8
51,8...93,8
1000
500
1060
785
165
100
30
104
138
КХМ-75 1000x600-ЦТ-К
0,3882
1398...6988
4891
35,2
45,8...83,2
1000
600
1360
805
100
260
180
151
190
КХМ-75 1200x600-ЦТ-К
0,4785
1723...8613
6029
43,4
56,4...103,4
1200
600
1580
805
100
260
190
181
230
КХМ-75 1400x800-ЦТ-К
1,0872
3914...19570
13699
98,6
128,2...224,6
1400
800
1950
990
95
200
275
234
299
КХМ-85 400x200-ЦМ-К
0,0635
229...1144
801
7,6
9,9...19,6
400
200
465
485
165
100
33
52
64
КХМ-85 400x400-ЦМ-К
0,1357
489...2443
1710
16,2
21,1...40,2
400
400
465
685
165
100
33
60
74
КХМ-85 450x450-ЦМ-К
0,2194
790...3950
2765
26,2
34,1...62,2
450
450
565
785
190
100
58
72
90
КХМ-85 500x250-ЦМ-К
0,1042
375...1875
1313
12,4
16,2...30,4
500
250
565
535
165
100
33
61
77
КХМ-85 500x300-ЦМ-К
0,1272
458...2290
1603
15,2
19,8...39,2
500
300
565
585
165
100
33
63
79
КХМ-85 500x500-ЦМ-К
0,2194
790...3950
2765
26,2
34,1...68,2
500
500
565
785
165
100
33
67
85
КХМ-85 600x300-ЦМ-К
0,1548
557...2787
1951
18,5
24,0...48,5
600
300
665
585
165
100
33
69
89
КХМ-85 600x350-ЦМ-К
0,1941
699...3494
2446
23,2
30,1...59,2
600
350
665
685
170
100
33
73
94
КХМ-85 600x600-ЦМ-К
0,3231
1163...5816
4072
38,6
50,2...98,6
600
600
665
885
165
100
33
81
104
КХМ-85 700x400-ЦМ-К
0,2485
895...4474
3132
29,7
38,6...71,7
700
400
765
685
165
100
33
80
105
КХМ-85 700x700-ЦТ-К
0,4159
1497...7486
5240
49,7
64,6...127,7
700
700
860
885
110
100
80
99
129
КХМ-85 750x750-ЦТ-К
0,5310
1912...9558
6691
63,4
82,5...153,4
750
750
960
985
120
100
105
112
147
КХМ-85 800x400-ЦТ-К
0,3437
1237...6186
4330
41,1
53,4...101,1
800
400
860
785
240
100
30
95
124
КХМ-85 800x500-ЦТ-К
0,3437
1237...6186
4330
41,1
53,4...101,1
800
500
860
785
165
100
30
93
122
КХМ-85 850x850-ЦТ-К
0,5310
1912...9558
6691
63,4
82,5...159,4
850
850
960
985
105
100
55
107
142
КХМ-85 1000x500-ЦТ-К
0,4389
1580...7900
5530
52,4
68,1...136,4
1000
500
1060
785
165
100
30
106
142
КХМ-85 1000x600-ЦТ-К
0,3882
1398...6988
4891
46,4
60,3...118,4
1000
600
1360
805
100
260
180
153
194
КХМ-85 1200x600-ЦТ-К
0,4785
1723...8613
6029
57,2
74,3...147,2
1200
600
1580
805
100
260
190
183
234
КХМ-85 1400x800-ЦТ-К
1,0872
3914...19570
13699
129,9
168,8...309,9
1400
800
1950
990
95
200
275
239
309
КХМ-95 400x200-ЦМ-К
0,0635
229...1144
801
8,6
11,2...20,6
400
200
465
485
165
100
33
53
66
КХМ-95 400x400-ЦМ-К
0,1357
489...2443
1710
18,5
24,0...42,5
400
400
465
685
165
100
33
61
76
КХМ-95 450x450-ЦМ-К
0,2194
790...3950
2765
29,9
38,8...65,9
450
450
565
785
190
100
58
74
94
КХМ-95 500x250-ЦМ-К
0,1042
375...1875
1313
14,2
18,4...32,2
500
250
565
535
165
100
33
62
79
КХМ-95 500x300-ЦМ-К
0,1272
458...2290
1603
17,3
22,5...41,3
500
300
565
585
165
100
33
64
82
КХМ-95 500x500-ЦМ-К
0,2194
790...3950
2765
29,9
38,8...71,9
500
500
565
785
165
100
33
69
89
КХМ-95 600x300-ЦМ-К
0,1548
557...2787
1951
21,1
27,4...51,1
600
300
665
585
165
100
33
70
91
КХМ-95 600x350-ЦМ-К
0,1941
699...3494
2446
26,4
34,3...62,4
600
350
665
685
170
100
33
75
97
КХМ-95 600x600-ЦМ-К
0,3231
1163...5816
4072
44,0
57,2...104,0
600
600
665
885
165
100
33
84
109
КХМ-95 700x400-ЦМ-К
0,2485
895...4474
3132
33,8
44,0...81,8
700
400
765
685
165
100
33
82
109
КХМ-95 700x700-ЦТ-К
0,4159
1497...7486
5240
56,6
73,6...134,6
700
700
860
885
110
100
80
103
137
КХМ-95 750x750-ЦТ-К
0,5310
1912...9558
6691
72,3
93,9...168,3
750
750
960
985
120
100
105
117
157
КХМ-95 800x400-ЦТ-К
0,3437
1237...6186
4330
46,8
60,8...106,8
800
400
860
785
240
100
30
98
130
КХМ-95 800x500-ЦТ-К
0,3437
1237...6186
4330
46,8
60,8...106,8
800
500
860
785
165
100
30
96
128
КХМ-95 850x850-ЦТ-К
0,5310
1912...9558
6691
72,3
93,9...168,3
850
850
960
985
105
100
55
112
152
КХМ-95 1000x500-ЦТ-К
0,4389
1580...7900
5530
59,7
77,6...143,7
1000
500
1060
785
165
100
30
110
151
КХМ-95 1000x600-ЦТ-К
0,3882
1398...6988
4891
52,8
68,7...124,8
1000
600
1360
805
100
260
180
156
201
КХМ-95 1200x600-ЦТ-К
0,4785
1723...8613
6029
65,1
84,7...155,1
1200
600
1580
805
100
260
190
188
244
КХМ-95 1400x800-ЦТ-К
1,0872
3914...19570
13699
147,9
192,3...327,9
1400
800
1950
990
95
200
275
247
327
1)
Характеристики увлажнителей КХМ приведены для условий, указанных в табл.
"Параметры на номинальном режиме".
2) Полный расход воды на увлажнение Wполн. равен сумме расходов воды на испарение Wувл. и отводного
потока; расход отводного потока необходимо настроить по месту, в зависимости
от качества воды (см. таблицу “Рекомендации по качеству воды...”).
Параметры на номинальном режиме
Модель
Эффектив-
Влагосо-
Относит.
Влагосо-
ность при
Температура
держание
Температура
влажность
держание
Увеличение
расходе
воздуха
воздуха
воздуха
воздуха
воздуха
влагосо-
воздуха
на входе
на входе
на выходе
на выходе
на выходе
держание
Lnom,
ηувл, %
t1,
°C
d1,
г/кг
t2,
°C
ϕ2, %
d2,
г/кг
∆d, г/кг
КХМ-65...
0,58
30
0,2
18,7
35
4,7
4,5
КХМ-75...
0,67
35
0,2
19,9
42
6,2
6,0
КХМ-85...
0,81
38
0,2
18,2
61
8,1
7,9
КХМ-95...
0,92
38
0,2
15,5
83
9,2
9,0
.
Рекомендации по качеству воды для увлажнителей КХМ*
Параметр
Ед. измерения
Значение
Удельная проводимость
мкСименс/см
100...550
Жёсткость (CaCO3)
ppm
50...170
Хлориды (Cl)
ppm
<55
Водородный показатель pH
—
6...8
Масла и жиры
ppm
<2
Общее количество растворенных твердых веществ
ppm
<550
Взвешенные вещества
ppm
<5
*Оптимальные физико-химические свойства воды, при которых
обеспечивается максимальный срок службы увлажняющих кассет.
Характеристики циркуляционных насосов
Модель увлажнителя
КХМ…ЦМ
КХМ…ЦТ
Тип насоса
PM 35/120
PT 35/120
Напряжение, В
230
400
Потребляемая мощность, Вт
70
90
Степень защиты
IP 54
Аксессуары
Сифон с гидрозатвором и запахозапирающим устройством СФ 32
Сифон СФ 32 с гидрозатвором и запахозапирающим устройством предназначен для монтажа на линию отвода дренажа от увлажнителя, установленного в части вентиляционной системы, находящейся под разрежением.
Рекомендации по установке сифона СФ 32
Разрежение ∆P, Па
H, мм
<-300
30
-300 ÷ -500
30÷50
-500 ÷ -700
50÷70
-700 ÷ -900
70÷90
-900 ÷ -1100
90÷110
-1100 ÷ -1300
110÷130
Сифон с гидрозатвором и запахозапирающим устройством СФУ 32
Сифон СФУ 32 с гидрозатвором имеет универсальную конструкцию и может работать как в условиях разрежения, так и в условиях положительного избыточного давления (на стороне нагнетания); максимально допустимый перепад давления ∆P = 2800 Па (280 мм вод. ст.). Дополнительно оснащён штуцером для подпитки гидрозатвора.
Рекомендации по установке сифона СФУ 32
Установка сифона на стороне разрежения
где ∆P — перепад давления внутри и снаружи увлажнителя, мм вод. ст.
Установка сифона на стороне нагнетания
где ∆P — перепад давления внутри и снаружи увлажнителя, мм вод. ст.
Пример 1: схема с двумя нагревателями
Исходные данные:
расход воздуха L = 2000 м3/ч;
начальные параметры воздуха: температура -25°С, влагосодержание d1= 0,2 г/кг;
требуемые параметры воздуха на выходе: +22°С, относительная влажность ф2= 50±3%.
Выбираем схему увлажнения с двумя нагревателями и принцип регулирования по точке росы: такое решение обеспечивает точность поддержания заданной относительной влажности ±1…2%. Достижение заданных параметров обеспечивается нагревом воздуха перед увлажнителем первым нагревателем до температуры +35°С, увлажнением до заданного влагосодержания d2 и последующим догревом во втором нагревателе до заданной температуры +22°С.
По i-d-диаграмме определяем требуемое влагосодержание воздуха на выходе и максимальное влагосодержание (по I=const):
d2= 8,3 г/кг;
dmax= 9,2 г/кг.
Определяем требуемую эффективность увлажнения:
Выбираем типоразмер 600x300; по графику выбираем увлажнитель КХМ-95: при скорости 3,1 м/с его рабочая эффективность увлажнения 93%.
Определяем расход воды на увлажнение:
Пример 2: схема с одим нагревателем
Исходные данные:
расход воздуха L = 1000 м3/ч;
начальные параметры воздуха: температура -25°С, влагосодержание d1= 0,2 г/кг;
требуемые параметры воздуха на выходе: +20°С, относительная влажность ф2 = 45±10%.
В отсутствие жестких требований к точности поддержания относительной влажности выбираем схему увлажнения с одним нагревателем и двухпозиционное (включено-выключено) управление: такое решение обеспечивает точность поддержания заданной относительной влажности ±10% (±5…7% в тех случаях, когда доступно ступенчатое управление). Достижение заданных параметров обеспечивается нагревом воздуха нагревателем перед увлажнителем до температуры +36°С и последующим увлажнением до заданных параметров: +20°С, относительная влажность ?2 = 45%.
По i-d-диаграмме определяем требуемое влагосодержание воздуха на выходе и максимальное влагосодержание (по I=const):
d2= 6,6 г/кг;
dmax= 9,4 г/кг.
Определяем требуемую эффективность увлажнения:
Выбираем типоразмер 500х250; по графику выбираем увлажнитель КХМ-75: при скорости 2,2 м/с его рабочая эффективность увлажнения 73%.
Определяем расход воды на увлажнение:
Последнее обновление 23.05.16
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
