    Воздухораспределители панельные турбулизирующие 1ВПТ, 1ВПТР предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.
    Область применения – производственные, административные и общественные помещения. Подача приточного воздуха при использовании турбулизирующих воздухораспределителей возможна в верхнюю зону, а также непосредственно в обслуживаемую зону помещений коническими, веерными, неполными веерными и закрученными струями.
    Турбулизирующий воздухораспределитель состоит из металлической панели с отверстиями, в которой размещены поворотные пластмассовые ячейки, и камеры статического давления (КСД). Воздухораспределители изготавливаются с боковым (для прямоугольных воздухораспределителей - по стороне А) или торцевым подводом.
    Для улучшения акустических характеристик возможно изготовление КСД со слоем теплозвукопоглощающего материала (без изменения габаритных размеров). При этом акустические характеристики улучшаются на 6 дБ.
    Для регулирования расхода воздуха изделия 1ВПТР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.
    Конструкция воздухораздающей панели позволяет производить регулирование направления приточного потока и его аэродинамических характеристик путем поворота пластмассовых ячеек, не изменяя при этом объем воздуха, перепад давления и уровень шума.
    Индивидуальный поворот ячеек в плоскости панели создает большое количество вариантов приточных потоков от одностороннего до веерного горизонтального и закрученного вертикального.
    Монтаж воздухораспределителей – потолочный или пристенный (приколонный). При размещении изделия в подшивном потолке видимой является только собственно панель с ячейками, а КСД находится за подшивным потолком.
    Передняя панель окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска панели в другие цвета по каталогу RAL, а также окраска прямоугольных КСД. Поворотные белые пластмассовые ячейки в другие цвета не окрашиваются.
    Крепление 1ВПТ, 1ВПТР к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят.
    Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления 1ВПТ, 1ВПТР.

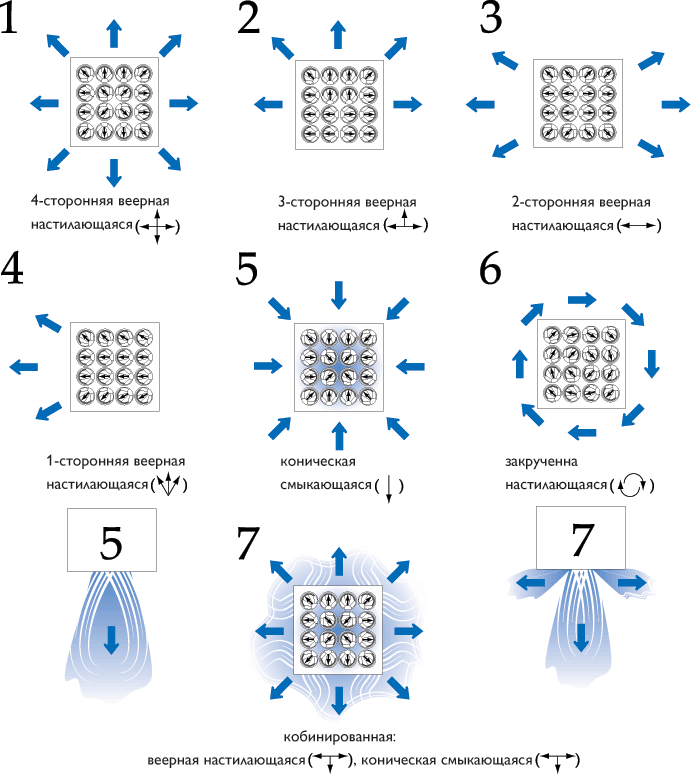

Схемы поворота ячеек турбулизирующих панелей,
при формировании различных видов приточных струй

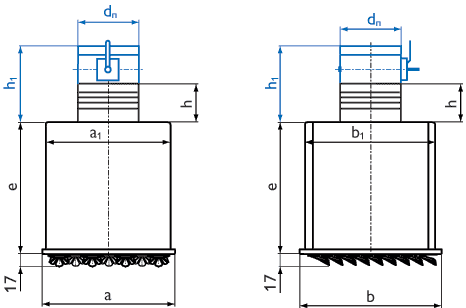

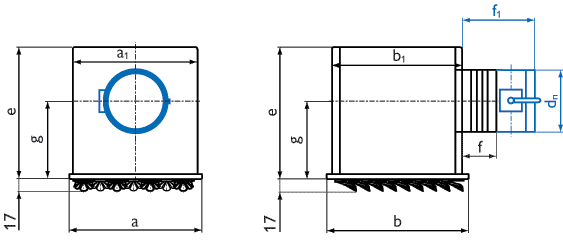

Характеристики панелей 1ВПТ, 1ВПТР   Размер*, а x b, мм F0, м2 Ødn, мм а1, мм b1, мм е, мм g, мм f, мм f1, мм h, мм h1, мм Вес**, кг 1ВПТ / 1ВПТР  300 x 300 0,027 124 270 270 270 150 73 200 — — 4,2 450 x 450 0,079 159 420 420 350 213 73 200 — — 8,7 595 x 595 0,147 199 570 570 390 233 73 200 — — 13,8 900 x 900 0,375 314 870 870 650 430 73 200 — — 33,2 460 x 210 0,033 99 430 180 300 193 73 200 — — 5 540 x 210 0,039 124 510 180 325 205 73 200 — — 6,1 540 x 270 0,051 159 510 240 360 223 73 200 — — 7,8 900 x 595 0,236 249 870 570 650 465 73 200 — — 25,9 1195 x 595 0,323 314 1170 570 650 430 73 200 — — 32,5 1ВПТ-С / 1ВПТР-С  300 x 300 0,027 124 270 270 200 — — — 88 200 3,6 450 x 450 0,079 159 420 420 200 — — — 88 200 6,6 595 x 595 0,147 199 570 570 200 — — — 88 200 10,4 900 x 900 0,375 314 870 870 300 — — — 88 200 15,1 460 x 210 0,033 99 430 180 200 — — — 88 200 4 540 x 210 0,039 124 510 180 200 — — — 88 200 4,5 540 x 270 0,051 159 510 240 200 — — — 88 200 5,5 * Панели других размеров и цветов поставляются под заказ.  ** Вес изделия указан без учета регулятора расхода воздуха Данные для подбора панелей 1ВПТ при подаче воздуха в помещение настилающимися веерными потоками (1 – четырехсторонними, 2 – трехсторонними, 3 – двухсторонними, 4 – односторонними)   Размер* а х b, мм Вид струи LA= 25дБ (А) LA=35дБ (А) LA=45дБ (А) LA=60дБ (А) Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с 0,2 0,5 0,2 0,5 0,5 0,75 0,5 0,75 300 x 300 1 130 32 1,0 0,4 160 49 1,2 0,5 220 92 0,7 0,5 410 320 1,2 0,8 2 1,3 0,5 1,6 0,6 0,9 0,6 1,7 1,1 3 1,6 0,7 2,0 0,8 1,1 0,7 2,1 1,4 4 2,2 0,9 2,7 1,1 1,5 1,0 2,8 1,8 450 x 450 1 280 24 1,3 0,5 390 46 1,7 0,7 550 92 1,0 0,7 940 268 1,7 1,1 2 1,7 0,7 2,3 0,9 1,3 0,9 2,2 1,5 3 2,1 0,8 2,9 1,2 1,6 1,1 2,8 1,9 4 2,8 1,1 3,8 1,5 2,2 1,5 3,7 2,5 595 x 595 1 450 18 1,5 0,6 650 37 2,1 0,8 900 71 1,3 0,8 1660 242 2,2 1,4 2 2,0 0,8 2,8 1,1 1,6 1,0 2,9 1,9 3 2,4 1,0 3,5 1,4 2,0 1,3 3,6 2,4 4 3,3 1,3 4,7 1,9 2,6 1,7 4,8 3,2 900 x 900 1 1030 17 2,1 0,8 1400 31 2,9 1,1 2000 62 1,6 1,1 3440 185 2,8 1,9 2 2,8 1,1 3,8 1,5 2,2 1,5 3,7 2,5 3 3,5 1,4 4,8 1,9 2,7 1,8 4,7 3,1 4 4,7 1,9 6,4 2,5 3,6 2,4 6,2 4,2 460 x 210 1 140 31 1,0 0,4 180 51 1,2 0,5 250 98 0,7 0,5 350 192 1,0 0,6 2 1,3 0,5 1,7 0,7 0,9 0,6 1,3 0,9 3 1,6 0,6 2,1 0,8 1,2 0,8 1,6 1,1 4 2,2 0,9 2,8 1,1 1,5 1,0 2,2 1,4 540 x 210 1 150 25 0,9 0,4 210 48 1,3 0,5 300 98 0,8 0,5 520 296 1,3 0,9 2 1,3 0,5 1,8 0,7 1,0 0,7 1,7 1,2 3 1,6 0,6 2,2 0,9 1,3 0,8 2,2 1,5 4 2,1 0,8 2,9 1,2 1,7 1,1 2,9 1,9 540 x 270 1 180 20 1,0 0,4 270 45 1,5 0,6 390 94 0,9 0,6 620 236 1,4 0,9 2 1,3 0,5 2,0 0,8 1,1 0,8 1,8 1,2 3 1,6 0,7 2,5 1,0 1,4 1,0 2,3 1,5 4 2,2 0,9 3,3 1,3 1,9 1,3 3,0 2,0 900 x 595 1 750 21 1,9 0,8 900 31 2,3 0,9 1410 75 1,5 1,0 2270 195 2,3 1,6 2 2,6 1,0 3,1 1,2 1,9 1,3 3,1 2,1 3 3,2 1,3 3,9 1,5 2,4 1,6 3,9 2,6 4 4,3 1,7 5,1 2,1 3,2 2,2 5,2 3,5 1195 x 595 1 900 18 2,0 0,8 1250 35 2,7 1,1 1760 69 1,5 1,0 3200 229 2,8 1,9 2 2,6 1,1 3,7 1,5 2,1 1,4 3,8 2,5 3 3,3 1,3 4,6 1,8 2,6 1,7 4,7 3,1 4 4,4 1,8 6,1 2,4 3,4 2,3 6,3 4,2       При установке регулятора расхода в воздухораспределителях 1ВПТР данные таблицы корректируются:  Значение коэффициента К  % открытия регулятора расхода 100%  β=0° 70%  β=45° 50%  β=60° K 1,6 5,0 17,0 Данные для подбора панелей 1ВПТ при подаче воздуха в помещение коническими (5), закрученными (6), комбинированными (7-1 – конический, 7-2 – веерный настилающийся) потоками   Размер* а х b, мм Вид струи LA= 25дБ (А) LA=35дБ (А) LA=45дБ (А) LA=60дБ (А) Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с 0,2 0,5 0,2 0,5 0,5 0,75 0,5 0,75 300 x 300 5 130 32 2,2 0,9 160 49 2,7 1,1 220 92 1,5 1,0 410 320 2,8 1,8 6 0,4 — 0,5 — — — 0,6 0,4 7-1 0,9 — 1,1 0,4 0,6 0,4 1,1 0,7 7-2 0,7 — 0,8 — 0,4 — 0,8 0,6 450 x 450 5 280 24 2,8 1,1 390 46 3,8 1,5 550 92 2,2 1,5 940 268 3,7 2,5 6 0,6 — 0,8 — 0,4 — 0,7 0,5 7-1 1,1 0,4 1,5 0,6 0,9 0,6 1,5 1,1 7-2 0,8 — 1,2 0,5 0,7 0,4 1,1 0,7 595 x 595 5 450 18 3,3 1,3 650 37 4,7 1,9 900 71 2,6 1,7 1660 242 4,8 3,2 6 0,7 — 0,9 0,4 0,5 — 1,0 0,6 7-1 1,3 0,5 1,9 0,8 1,0 0,7 1,9 1,3 7-2 1,0 0,4 1,4 0,6 0,8 0,5 1,4 1,0 900 x 900 5 1030 17 4,7 1,9 1400 31 6,4 2,5 2000 62 3,6 2,4 3440 185 6,2 4,2 6 0,9 — 1,3 0,5 0,7 0,5 1,2 0,8 7-1 1,9 0,7 2,5 1,0 1,5 1,0 2,5 1,7 7-2 1,4 0,6 1,9 0,8 1,1 0,7 1,9 1,2 460 x 210 5 140 31 2,2 0,9 180 51 2,8 1,1 250 98 1,5 1,0 350 192 2,2 1,4 6 0,4 — 0,6 — — — 0,4 0,3 7-1 0,9 — 1,1 0,4 0,6 0,4 0,9 0,6 7-2 0,6 — 0,8   0,5 — 0,6 0,4 540 x 210 5 150 25 2,1 0,8 210 48 2,9 1,2 300 98 1,7 1,1 520 296 2,9 1,9 6 0,4 — 0,6 — — — 0,6 0,4 7-1 0,8 — 1,2 0,5 0,7 0,4 1,2 0,8 7-2 0,6 — 0,9 0,4 0,5 — 0,9 0,6 540 x 270 5 180 20 2,2 0,9 270 45 3,3 1,3 390 94 1,9 1,3 620 236 3,0 2,0 6 0,4 — 0,7 — 0,4 — 0,6 0,4 7-1 0,9 0,4 1,3 0,5 0,8 0,5 1,2 0,8 7-2 0,7 — 1,0 0,4 0,6 0,4 0,9 0,6 900 x 595 5 750 21 4,3 1,7 900 31 5,1 2,1 1410 75 3,2 2,2 2270 195 5,2 3,5 6 0,9 — 1,0 — 0,6 — 1,0 0,7 7-1 1,7 0,7 2,1 0,8 1,3 0,9 2,1 1,4 7-2 1,3 0,5 1,5 0,6 1,0 0,6 1,6 1,0 1195 x 595 5 900 18 4,4 1,8 1250 35 6,1 2,4 1760 69 3,4 2,3 3200 229 6,3 4,2 6 0,9 — 1,2 0,5 0,7 0,5 1,3 0,8 7-1 1,8 0,7 2,4 1,0 1,4 0,9 2,5 1,7 7-2 1,3 0,5 1,8 0,7 1,0 0,7 1,9 1,3       При установке регулятора расхода в воздухораспределителях 1ВПТР данные таблицы корректируются:  Значение коэффициента К  % открытия регулятора расхода 100%  β=0° 70%  β=45° 50%  β=60° K 1,6 5,0 17,0 .
